Особенности

Задумываясь о защищенном месте для машины, владельцы загородных участков выбирают между строительством гаража и навеса. В некоторых случаях навес нужен как дополнение к давно имеющемуся гаражу, например, для приобретенной второй машины. Давайте разберемся, в чем преимущества и недостатки легких построек. К достоинствам можно отнести следующие моменты:

  • автомобильный навес способен защитить от солнца, дождя, града;
  • на его строительство не нужно специальное разрешение;
  • постройка без фундамента и капитальных стен обойдется в разы дешевле и выиграет в скорости возведения;
  • большую часть строительных работ можно выполнить самостоятельно, что также поможет сэкономить средства;
  • во время эксплуатации навеса удобен быстрый доступ к автомобилю;
  • красивая дворовая постройка может стать эффектной частью ландшафтного дизайна.

К сожалению, недостатки у открытого сооружения тоже имеются:

  • от дождя и солнца, а также от угона машину надежнее прятать в гараже;
  • от мороза навес совсем не защитит;
  • заниматься полноценным ремонтом своей машины можно лишь в гараже с ямой, козырек на «ножках» такую возможность предоставить не может.

Для строительства навеса выбирают место недалеко от ворот. Площадку асфальтируют, бетонируют или выкладывают плиткой. Стоянку грузового автомобиля покрывают армированным бетоном до самого выезда. Столбы могут быть деревянными, бетонными, кирпичными, каменными, металлическими на винтовом соединении.

Если важна эстетическая составляющая навеса и его интеграция в окружающий ландшафт, необходимо составить схему участка, рассчитать размеры гармоничной постройки.

Материалы и стиль строения могут совпадать с внешним видом основного дома и других дворовых объектов.

Преимущества и недостатки навеса

Что касается достоинств, то навес — это в первую очередь удачная альтернатива гаражу. Под конструкцию не закладывают большой фундамент, и таким образом экономят. К числу выгод стоит отнести сроки возведения. Установка навеса заберет не больше нескольких недель, хотя без сторонней помощи произвести ее не удастся. Самостоятельно собирают только части навеса. Место под козырьком может стать как плюсом, так и неудачным вариантом. С одной стороны, навес не так хорошо закрывает от палящего солнца, способного испортить цвет автомобиля и сделать духоту в салоне. С другой — к автомобилю будет быстрый доступ, что очень удобно в летнее время. Открытая конструкция — часть дизайна участка.

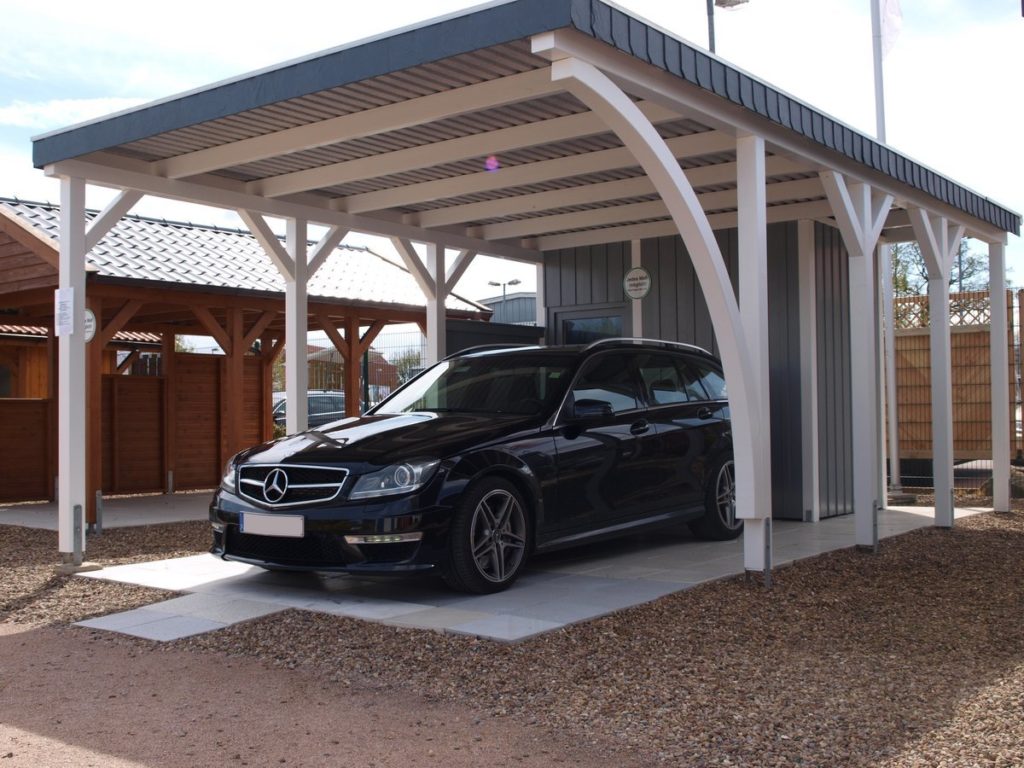

Автомобильный навес

Недостатки у навесов очевидные. В гараже автомобиль лучше защищен от угона, ведь злоумышленникам сначала нужно будет попасть в саму постройку. Кроме того, машина под козырьком оказывается не защищенной от сильных осадков.

Функции навеса

Обычно навесы используют в качестве укрытия:

  • места для отдыха;
  • бассейной террасы;
  • парника;
  • оранжереи;
  • автомобиля.

План навеса

Начинать необходимо с чертежа. С его помощью получится посчитать и определить количество необходимого строительного материала. Рассчитать количество и размеры опор, вес и нагрузки на них.

Что потребуется для чертежей и расчета навеса

Навес – простое архитектурное сооружение, состоящее из двух основных конструктивных элементов: опор (каркаса) и крыши. Для чертежей и расчетов потребуются следующие данные:

  • форма опирания навеса;
  • функционал, исходя из этого определяется размер постройки;
  • материалы;
  • таблицы ветровых и снеговых нагрузок в регионе;
  • вид стропильной системы.

Чтобы не запутаться в формулах и инженерных вычислениях рекомендуется воспользоваться для расчета специальной программой или онлайн калькулятором.

Чертежи типовых моделей для расчета навесов из металла

Навес к дому, проекты-фото типовых металлоконструкций

Разновидности

Существующие разновидности открытых навесов для машин позволяют владельцу участка пересмотреть множество вариантов и выбрать подходящий объект для своей территории. Все навесы можно разделить по размещению, конструкции кровли, по их мобильности.

По размещению

На дворовом участке по-разному оформляют место для стоянки автомобиля, все зависит от свободного пространства и проекта дома. Если здание еще не построено, можно воспользоваться современными разработанными проектами, где навес выстраивается вместе с домом, под одной крышей или в ансамбле многоярусных покрытий, составляющих общую кровлю. Предлагаем несколько примеров таких строений:

  • проект одноэтажного здания со стоянкой для машины под общей крышей;

  • красивый экстерьер двухэтажного дома с навесом для автомобиля.

К следующим разновидностям размещения относятся навесы, примыкающие к зданию, но не находящиеся с ним под одной крышей и не относящиеся к единому проекту. Такие козырьки пристраиваются к уже готовому дому. Они более экономичны, для их возведения понадобится устанавливать столбы только с одной стороны, а с другой – функцию опоры берет на себя несущая стена здания.

  • На примыкающей к дому деревянной конструкции в качестве покрытия использована битумная черепица.

  • Навес, пристроенный между зданием и кирпичным забором, защищен капитальными стенами с двух сторон. Для возведения третьей стены и кровельного покрытия использован поликарбонат.


Следующим видом навесов являются отдельно стоящие конструкции. Для удерживания крыши им понадобится как минимум 4 столба. Чем обширнее площадь кровли, тем больше опор понадобится для ее удержания. Чтобы покрыть стоянку в несколько машин, нужно устанавливать опорные сваи с шагом в 2,5 м.

  • Независимый деревянный односкатный навес, который удерживает один ряд мощных опор.

  • Компактная, отдельно расположенная стоянка для двух машин.


Некоторые хозяева выстраивают надежные закрытые навесы с воротами. Эта идея не заменит гараж, но более основательно защитит автомобиль, чем козырек на сваях.

  • Конструкция собрана из профилированных труб и сотового поликарбоната.

  • Навес покрывает весь двор. Через ворота или калитку владелец сразу попадает под защиту кровли.

Во время строительства навесов учитывается размещение и самих автомобилей (в ряд, друг за другом), а также их количество.

Во дворе частного дома при наличии большой территории могут разместиться сразу несколько машин под одной крышей. Для постройки навеса на 3 авто следует применить металлический усиленный каркас и облегченный кровельный материал. Предлагаем ознакомиться с примерами размещения разного количества автомобилей под козырьками:

  • сборный навес на три машины размерами 5х8 м;

  • удлиненная конструкция на две машины размерами 4х8,4 м;

  • просторный деревянный каркас для двух машин;

  • пристенный навес на одну машину с покрытием из поликарбоната.

По конструкции кровли

По конструктивным особенностям кровли навесы делятся на односкатные, двухскатные, вальмовые, арочные (сферические) и сложные.

  • Односкатные. Плоская горизонтальная крыша с уклоном или без него называется односкатной. Уклон помогает осадкам быстро покинуть кровлю. Часто такой вид навесов пристраивают к стенам зданий. Для сооружения отдельно стоящей конструкции одну пару опор поднимают на 40-50 см выше второй пары, чтобы получить желаемый уклон.

  • Двухскатные. Конструкция состоит из двух прямоугольных плоскостей, соединенных между собой в верхней части и расходящихся вниз к опорным колоннам. Хороший двухсторонний наклон кровли помогает избежать скопления осадков.

  • Вальмовые. Четырехскатная крыша навеса содержит две треугольные и две трапециевидные стороны. Такой вид кровли подлежит более точным расчетам по нагрузке, зато она лучше других моделей выполняет защитные функции от ветра и позволяет разнообразить внешний вид стоянки.

  • Арочные. Кровля выгнута красивым полукругом. Эргономичность конструкции позволяет защитить машину от косых осадков. Эстетичный внешний вид навесов дает возможность использовать их на участках с ландшафтным дизайном.

  • Сложные. Конфигурацию сложных поверхностей крыши также продумывает ландшафтный дизайнер. Такой навес должен стать украшением участка и гармонировать с остальными постройками на придомовой территории.

По мобильности

Мобильные разборные козырьки необходимы в нескольких случаях:

  • если на приусадебном участке мало места;
  • если есть необходимость убирать складной навес по окончании дачного сезона;
  • для эксплуатации модели во время путешествий.

Конструкторы, дизайнеры и просто домашние умельцы придумали великое множество сборных изделий.

Одни выглядят эффектнее, другие разбираются легче. Предлагаем ознакомиться с примерами подобных конструкций:

  • элегантная модель складывается с помощью пульта управления до минимального основания;

  • похожий принцип складывания (матрешкой) и у тканевого навеса, но в этом случае действия производятся вручную;

  • быстро складывающийся каркас оснащен текстильным чехлом;

  • портативные разборные конструкции, не занимающие много места;

  • мобильный навес можно возить с собой повсюду, в собранном виде помещается в багажник автомобиля;

  • для любителей путешествий придуман навес-палатка, оборудованный на верхнем багажнике машины;

  • экстравагантный летний вариант разборного козырька.

Материалы

В создание навеса, как правило, каркас и кровельное покрытие делаются из разных материалов, поэтому, рассматривать их будем по отдельности. Сначала разберемся, какие бывают опоры и из чего возводят каркасы для козырьков.

Кирпич, камень или бетон

Из этих видов материалов получаются стационарные прочные и долговечные строения. Но если металлические сваи нужно просто установить, то для кирпича и камня понадобится тщательный расчёт нагрузки и количества необходимого стройматериала. Бетонные колоны нуждаются в дополнительной финишной отделке. Кирпич и камень оставляют неизменными, они выглядят красиво и статусно, но периодически будут требовать определенного ухода.

Металл

Металлические опоры устанавливают после заливки фундамента, делают разметки и буром высверливают отверстия. Затем монтируют столбы, заливают их бетоном и переходят к каркасному сооружению. Для создания каркаса чаще всего применяют профилированные трубы, которые соединяют между собой с помощью сварки. Металл для опор и каркаса должен быть покрыт антикоррозийными составами.

Дерево

Тем, у кого есть опыт в столярном и плотницком деле, собрать каркас из древесины не составит труда. Из материалов и инструментов понадобятся брусья и всевозможные метизы для их соединения. Древесину обрабатывают противогрибковыми средствами. Подготовка материала может длиться неделю, но сам процесс сборки происходит в течение дня. Деревянные строения органично смотрятся на загородных участках. По прочности они уступают металлическим и каменным изделиям. В сухом жарком климате с годами столбы могут потрескаться. Но это не останавливает любителей красивого природного материала в выборе навеса именно из древесины.

Для плоскости козырька можно использовать любой кровельный материал. Особенно гармонично навес будет выглядеть на придомовой территории, если его поверхность совпадет с покрытием крыши основного здания.

Хотя такой прием не обязателен, можно обратить внимание на полупрозрачные материалы, одновременно пропускающие часть света и создающие тень.

Стекло

Стеклянный навес, установленный на каркасную обрешетку, не защитит от солнца, но и не допустит попадания осадков на автомобиль. Такой материал для козырька используют редко, он необходим в определенных условиях:

  • если навес расположен у стены здания с окнами, прозрачное покрытие не помешает дневному свету проникать в комнаты;
  • для поддержания общего стиля ландшафтного дизайна;
  • чтобы создать оригинальную современную конструкцию.

Поликарбонат

Этот полимер относится к самым популярным материалам для создания навесов. Он может заменить стекло, не уступая ему по многим свойствам, а иногда и превосходя его. По прочности поликарбонат в 100 раз крепче стекла и в 10 раз прочнее акрила. Он выдерживает температуру от -45 до + 125 градусов. Для покрытия кровли используют монолитный и сотовый виды данного полимера.

Внешне монолитный поликарбонат выглядит как стекло, но легче его в два раза. Материал пропускает до 90% света. Многослойные цветные варианты различаются по дополнительным свойствам: один более прозрачен, другой более прочен и так далее. Особым спросом пользуется двухслойное монолитное изделие, не пропускающее ультрафиолет.

Сотовый (структурированный) поликарбонат представляет соединённые между собой множественные перемычки, поставленные на ребро. Благодаря конструктивным особенностям, листы выглядят так, словно наполнены воздухом, они позволяют ему быть гибким и ударопрочным. Этот вид полимера в 6 раз легче стекла, в два раза лучше его задерживает звук, он способен пропускать свет до 85%.

Профнастил

Выбирая профнастил, учитывают не только его толщину и прочность, но также эстетичный вид, форму волны, идеальность кромки. Слишком толстый материал усилит нагрузку на опоры, а значит, придется приобретать более мощные и дорогие стойки. Оптимальная толщина кровли навеса должна составлять 5 мм.

Необходима аккуратная доставка материала, во время неудачной транспортировки он может гнуться и деформироваться.

Черепица

Для покрытия навеса можно выбрать керамическую черепицу, мягкую (битумную) или металлочерепицу. Каждый материал имеет собственные характеристики.

  • Керамическая. Изготавливается из глины, поэтому имеет большой вес (40-70 кг на кв. м). Опоры для навеса нужны усиленные, но зато кровля прослужит до 150 лет. Это пожаробезопасный экологичный материал, не боится морозов, не выцветает на солнце. К минусам относится сложность монтажа, большой вес и высокая стоимость.

  • Металлочерепица. Производят из стального кровельного листа, имеет небольшой вес – 4-5 кг на кв. м, поэтому более подходит для создания навесов. Она легко монтируется, не горит, выдерживает сильные морозы, относится к бюджетным материалам. Из недостатков можно отметить следующие: накаляется на солнце, шумит под дождем, накапливает электрический заряд, нуждается в громоотводе.

  • Битумная. Относится к мягкой кровле. Производится на основе битума, стеклохолста и каменной посыпки. Черепица состоит из небольших фрагментов, которые всегда можно заменить, если они испортятся со временем. Именно компактность элементов позволяет одолеть кровлю любой сложности, даже купол. Битумная черепица мало весит, совсем не пропускает воду, легко монтируется, не создает шум от дождя и града. Стоимость данного материала выше металлочерепицы, но ниже керамических изделий. Стоимость кровли делают дороже листы фанеры, которые необходимо выкладывать под мягкую черепицу.

Чем можно накрыть навес для гаража

В качестве кровли для укрытия используется профнастил, металлочерепица, поликарбонат, ондулин, рубероид, «прозрачный шифер», тканевый тент и некоторые другие материалы. Все они имеют ряд положительных отрицательных особенностей.

навес для автомобиля
Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома.

Поликарбонатом

Покрытие из поликарбоната – выполняется прозрачным либо полупрозрачным. Оно красиво выглядит, не загромождает пространство участка. Поликарбонат легко гнется, с его помощью выполняются закругленные, «волнистые» крыши.

навес для машины с поликарбонатом
Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Профнастилом

Сооружение, покрытое профнастилом, делается односкатным или двускатным. Оно пожаробезопасно, не боится коррозии, но во время дождя падающие на поверхность капли создают много шума. Монтировать такую кровлю допустимо как на деревянный, так и на металлический каркас.

навес для машины с профнастилом
У хорошего профнастила края — идеально ровные и не имеют зазубрин.

Металлочерепицей

Покрытие выполняется из меди, стали, алюминия со специальным антикоррозийным слоем. Готовый навес имеет красивый внешний вид, он долговечен, прочен, сравнительно не дорог, но если крыша имеет сложную форму, материала потребуется много. Разнообразие цветовых решений металлочерепицы позволит подобрать ее под любую стилистику.

навес для машины с металлочерепицей
При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

Ондулином

Конструкция, покрытая ондулином, выходит легкой, долговечной. Минусы такого материала – высокая горючесть, постепенное (за пять-семь лет) выцветание. Для монтажа используются специальные гвозди.

навес для машины с ондулином
Ондулин — оптимальная кровля для небольших навесов.

По конфигурации крыши

Навесу, имеющему простую плоскую крышу, грозит скопление снега или дождевой воды. Чтобы этого не случилось, кровли чаще всего выполняют с уклоном, производя односкатные, двускатные, вальмовые конструкции. По конфигурации крыш навесы делятся следующим образом.

Односкатные

Подобная кровля имеет одну плоскость, выстроенную под углом, достаточным для самостоятельного схода снега. Если угол рассчитан неверно и снег задерживается, его придется удалять ручным способом. Односкатные навесы удобно монтируются к стене здания.

Вторая сторона устанавливается на опоры, размеры которых ниже точки пристенного крепления. Это дает возможность соблюсти уклон. Плоские крыши с одним скатом выстраивают и отдельно стоящими. Для выполнения уклона опоры с одной стороны делают выше, чем с другой.

Двухскатные

Традиционная форма кровли, состоящая из двух плоскостей, примыкающих друг к другу по одной касательной линии. От нее обе поверхности расходятся в стороны под углом 40-45 градусов. Такая форма строения нередко повторяет крышу основного здания. Навес стараются выполнять из тех же материалов, что и жилой дом, создавая гармоничный ансамбль построек на участке.

Вальмовые

Крыша имеет четыре ската плоскости, две из которых треугольные, а две -трапециевидные. Расчет вальмовой кровли выполняется сложнее простой односкатной, но такая конфигурация более красива и лучше справляется с ветром и дождем.

Арочные

Арочные навесы сооружают из пластичных материалов, таких как поликарбонат, или с помощью мягкой кровли (битумной черепицы). Гнутая линия навеса придает ему особую эффектность. Такие конструкции становятся украшением территории, на которой они находятся.

Кроме того, арочная форма довольно практична, на ней не задерживается снег и другие виды осадков, она перенаправляет порывы ветра в сторону от навеса.

Конические

Форма навеса повторяет конус и выглядит очень привлекательно, ее используют для стилизованного обустройства придомовой территории. На конусной крыше также не скапливаются осадки, и она всегда остается чистой и сухой.

Сложные

Сложные по конфигурации крыши нужны для решения определенных дизайнерских задач в работе над ландшафтным дизайном. Они могут иметь несколько ярусов, ломаную линию кровли или необычные волновые очертания. Такие навесы всегда красивы и индивидуальны.

Шатры

Навесы-шатры пришли к нам из восточных культур, где их создавали из прочных тканей. Современные шатровые навесы в большинстве случаев производят из водоотталкивающего текстиля. Благодаря мягкости материала они выглядят по-домашнему уютными. Шатры бывают разных видов, предлагаем рассмотреть несколько примеров:

  • навес-звезда;
  • шатер с тремя входами;
  • купольная форма навеса;
  • шатер сложной конфигурации.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

  • высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
  • минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Расположение на участке

Вариантов размещения укрытия в пределах дачи несколько. Отдельно стоящую постройку удобнее всего расположить максимально близко к входу, но так, чтобы сооружение не препятствовало передвижению. Навесы пристраивают к гаражу, дому, иногда имеет смысл изготавливать постройку на две или даже три автомашины.

навес для машины пристроенный
К автомобилю будет быстрый доступ, что очень удобно в летнее время.

Совет: если сделать укрытие в глубине участка, возникнут сложности с парковкой, организацией подъездного пути.

Перед гаражом

Конструкция, размещенная впереди гаража, дополнительно защищает вход от дождя. Под такой навес легко и быстро спрятать машину, если нет времени поставить ее в «домик». Иногда сооружение закрывает все пространство от забора до входа в гараж, боковые стенки, для удобства использования, не сооружаются.

навес для машины перед гаражом
Часто возникает необходимость в строительстве навеса перед гаражом.

Пристроенный к дому

Такая пристройка одной стороной примыкает непосредственно к стене здания, другой опираясь на столбы. Сооружение выполняется в том же стиле, что и домик, не нарушая общей стилистики. Допустимо пристроить навес к большой бытовке, сараю. Когда конструкция арочная, крышу продлевают до самого низа с наветренной стороны, оставляя открытое пространство с подветренной.

навес для машины пристройка к дому
Такая конструкция с максимальной пользой занимает придомовую территорию.

Интересный навес на две-три машины

Для двух и более автомобилей делается высокий, чаще всего двускатный навес. Весьма интересная идея – сооружение с двумя или тремя аркообразными крышами. В последнем случае, каждое машиноместо отделяется от другого столбами. Важно, чтобы между зеркалами заднего вида оставалось не менее 50-70 см.

навес для машин
Такая постройка обеспечит безопасную парковку.

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

навес для машины фото
На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

навес для машины чертёж
В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Совет: стандартные чертежи с размерами, расчетом количества материалов, легко найти в интернете, на сайтах, касающихся строительства и дачного хозяйства.

Необходимый инструмент

Для постройки навеса у хорошего хозяина найдутся практически все необходимые инструменты. Что-то из недостающего всегда можно арендовать или попросить у соседа. Необходимости в узкоспециальных инструментах нет, но в зависимости от используемых для стоек материалов может понадобиться различный набор инструментов:

  1. Шанцевый инструмент: лопата, кувалда, кирка и лом — потребуются для земельных работ: выравнивания площадки и рытья ямок под стойки навеса.
  2. Плотницкий инструмент: молоток, ножовка по дереву, долото или стамеска — используются для установки деревянных стоек, лаг и обрешетки кровли навеса.
  3. Измерительный инструмент: рулетка, ватерпас или строительный уровень, отвес, плотницкий уголок — необходимы в любом случае для правильного монтажа и установки навеса.
  4. Электроинструмент: дрель, турбошлифовальная машинка, шуруповерт и биты, электролобзик. А в случае установки железобетонных или металлических опорных стоек навеса для авто потребуется сварочный аппарат.

Навес для машины на даче своими руками

К расходным крепежным материалам относятся гвозди, саморезы, болты, металлические уголки и т. п. Их количество и размеры определяются в зависимости от материалов и конструкции навеса.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

навес для машины фундамент
Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

навес для машины каркас
Фиксацию производят за счет усиленных стальных полос или уголков.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

  1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
    Схема расположения опор для навеса

    Опоры для навеса из профильной трубы должны быть крепкими

  2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
  3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
    Сваривание каркаса для кровли

    Основной метод соединения металлических деталей — сварка

  4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
  5. Для устройства стоек понадобится 8 профильных труб.
  6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
    Каркас навеса

    Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

  7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Чертёж односкатного навеса

Односкатный навес представляет собой самую простую конструкцию

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

навес для машины с плиткой
Участок под навесом можно выложить тротуарной плиткой.

Совет: в самом простом варианте временного навеса, площадка состоит из утоптанного грунта. Важно лишь не располагать его в низине, куда постоянно стекает вода.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

навес для машины крыша
Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

навес для машины кованый
Все детали обязательно покрываются слоем подходящего защитного состава.

Совет: если крыша плоская, а сооружение – прочное и пристроено к двухэтажному дому, сверху организуют своеобразную веранду.

Пошаговая инструкция по изготовлению конструкции навеса из профтрубы своими руками

Последовательность выполнения работ зависит от типа.

Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

  1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
  2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.
    Односкатный навес для автомобиля

    Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

  3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
  4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
  5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.
    Каркас верхней части навеса

    Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

  6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
  7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
  8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.
    Навес из поликарбоната

    Навес из поликарбоната из профильной трубы не требует дополнительных креплений

  9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.
    Схема крепления поликарбоната

    Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

  10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.
    Профиль для стыковки листов поликарбоната

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

  11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.
    Защитная плёнка для торцов

    Торцы поликарбонатных листов обязательно нужно защитить

Видео: как сделать фермы своими руками

Арочная конструкция

Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.

Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.

Каркас для арочного навеса

Арочный навес из профильной трубы невозможно сделать без специального оборудования

Двускатные навесы

Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.

Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.

Двускатный навес — фото

Двускатный навес из профильной трубы может накрыть территорию большой площади

Многоскатные навесы

Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.

Многоскатный навес

Многоскатный навес из профильной трубы может составлять оригинальную композицию

Как сварить профтрубу

В процессе проведения любых сварочных работ необходимо соблюдать технику безопасности. Также каждый сварной шов после завершения всех работ необходимо зачистить от шлака, чтобы стыков не было. Это можно сделать обычной болгаркой со специальной металлической насадкой «ёжиком».

Для соединения металлических конструкций из профиля толщиной стенок более 3 мм лучше всего воспользоваться газосваркой, так как электрический аналог может просто не «потянуть» такой объём работы.

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

Трубогиб

Ручной трубогиб поможет изготовить арочный навес

Внешняя отделка конструкции

После того как конструкция каркаса навеса сварена полностью и очищена от окалины, необходимо обезжирить все металлические элементы перед их покраской. Для этого можно использовать обычный растворитель, ацетон или бензин, которому нужно дать время высохнуть. После этого можно приступать к процессу грунтовки.

Грунтовка светло-серого цвета подойдёт для любого типа краски. Тёмная используется для ярких материалов. Белую же обычно применяют при окрашивании металлического профиля красками пастельных тонов.

Грунтовка сможет защитить металл от преждевременной коррозии, и, тем самым, существенно продлит срок его службы, а также уменьшит расход краски.

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

  • Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
  • Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
  • Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
  • Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

Расчетный чертеж для строительства навеса под автомобиль

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Заключение

Современный навес, предназначенный для одной или нескольких автомашин, защищает транспортные средства от осадков, птиц, повреждений, причиняемых падающими ветками и др. Такая крытая стоянка сооружается рядом с загородным особняком самостоятельно, буквально за неделю либо приобретается в готовом виде. Правильно выполненная постройка украсит дачное пространство и станет дополнительным местом отдыха.

Источники
  • https://stroy-podskazka.ru/naves/dlya-mashin/
  • https://roomester.ru/dom/naves-dlya-mashiny-svoimi-rukami.html
  • https://landshaftdizajn.guru/naves-svoimi-rukami/
  • https://RoomGood.ru/raschet-i-stroitelstvo-navesa-dlya-avtomobilya-svoimi-rukami-chertezhi-i-foto/
  • https://vestnikao.ru/naves-dlya-avtomobilya/
  • https://stroy-podskazka.ru/naves/raznovidnosti/
  • https://remontautomobilya.ru/kak-sdelat-naves-dlya-mashiny-svoimi-rukami-sxemy-i-chertezhi.html
  • https://www.rmnt.ru/story/outbuilding/naves-dlja-mashiny-na-dache-svoimi-rukami.1114736/
  • https://maja-dacha.ru/kak-sdelat-naves-iz-profilnoy-trubyi-svoimi-rukami/
  • https://stroychik.ru/besedki-i-navesy/naves-dlya-avtomobilya

Оцените статью
«ПРЕМЬЕР АГРО» — агропромышленный журнал
